物料編碼

BT-H300A   (3CH-30V/300A)

1

基本主參數

電壓量程  :  30V     (0V -- 30 V      )

電流量程  :  300A (0.3A -- 300 A )

2

單元主通道

通道個數  :    3 通道

通道特點  :    采用硬件限制雙閉環結構

控制模式  :    獨立控制、獨立編程

3

檢測采樣方式

四線制測量(去除引線干擾)

4

控制模塊類型

高精度調整

5

電流   I

每通道測量范圍   :  0.3—300A

控制精度           :  0.1%RD±0.1%FS

測量精度           :  0.1%RD±0.1%FS

最小分辨率       :  0.01A

6

電壓   U

每通道測量范圍   : (0.05---30V)±5mV

最低放電電壓    :    0V

測量精度           :    0.1%RD±0.1%FS

控制精度           :  0.1%RD±0.1%FS

最小分辨率       :  1mV

電流電壓分辯率

6位有效數字（自動）

7

數據采樣速率

10條數據/1秒(每個通道）

8

保護

3.  軟件保護(可設定安全保護條件)

10

數據記錄條件

(每隔多少時間或電壓或電流)

1.   時間△t：  最小50ms        (時間變化量)

2.   電壓△U： 最小0.1mV     (電壓變化量)

3.   電流△I：    最小0.1mA       (電流變化量

11

工作模式

靜置,短路測試

(智能表格編輯、多種結束條件、3種數據記錄條件可循環嵌套和變量編程等）

12

數據導出方式

Excel、Txt

13

短路接入電阻

小于20毫歐

14

每路最大短路電流為

300A

15

最大工作時間

不大于300min

1

顯示

前面板帶有7’液晶顯示屏，可顯示3路電池的電壓、電流和時間等信息

2

控制

全電腦控制，可設定短路時間、電壓、電流等條件

3

通信接口

USB工業高速RS485

4

上位機軟件

LANBTS-LINK/DDA電池測試系統

支持控制方式: 運行、停止、自動續接、跳轉、重啟動、強制跳轉等功能；

基本功能:   循環控制,數據分析,數據庫集中管理,曲線等。

5

通道輸入阻抗

≥1GΩ（靜置狀態下漏電流<0.5nA）

6

供電電源

單相AC220V   ±10%/50Hz/60HZ

7

輸入阻抗

≥10MΩ

8

輸入功率

200w

9

工作溫度范圍

-10℃~50℃（在25±10℃范圍內，保證測量精度）

10

工作環境相對濕度

≤80%   RH（沒有水汽凝結）

11

單元機柜尺寸

標準19“機箱，W*D*H：

12

設備平均

無故障運行時間

24月（連續）

   13

電池夾具

大電流夾具、鱷魚夾具、聚合物夾具等（用戶可選）

   14

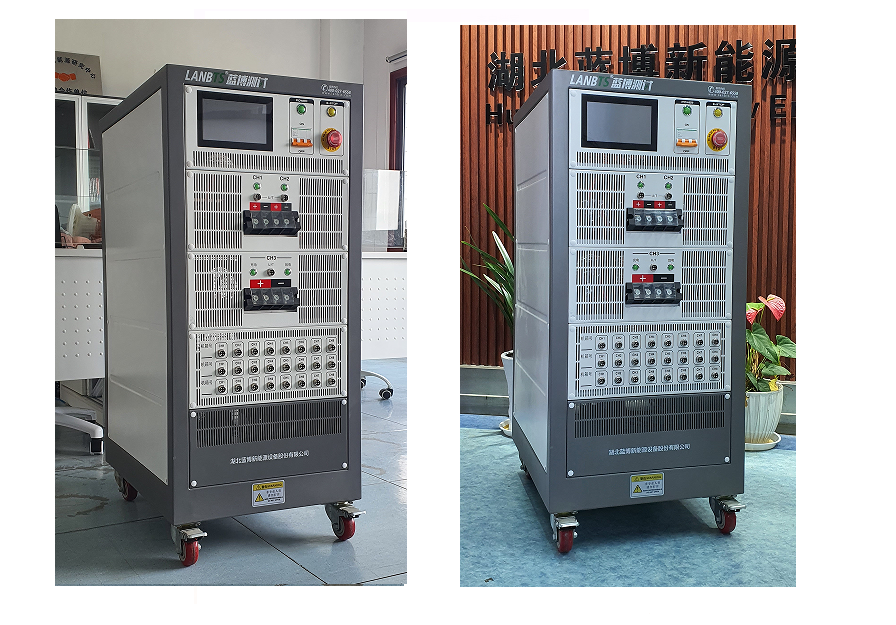

參考圖片

注意：電池的短路測試需在防爆箱內完成!
